Generalnym Wykonawcą inwestycji jest firma Warbud, na zamówienie którego jako Soletanche Polska zrealizowaliśmy prace fundamentowe. Inwestorem jest Samodzielny Publiczny Szpital Kliniczny im. prof. Adama Grucy CMKP w Otwocku.
Jako Soletanche Polska wykonaliśmy posadowienie dla nowego Centrum Naukowo-Dydaktycznego i Ćwiczeń Kadawerowych w Otwocku, które polegało na wykonaniu zaawansowanych prac fundamentowych, w tym m.in. na budowie głębokich fundamentów oraz instalacji systemów zabezpieczeń wykopów. Projekt obejmował:

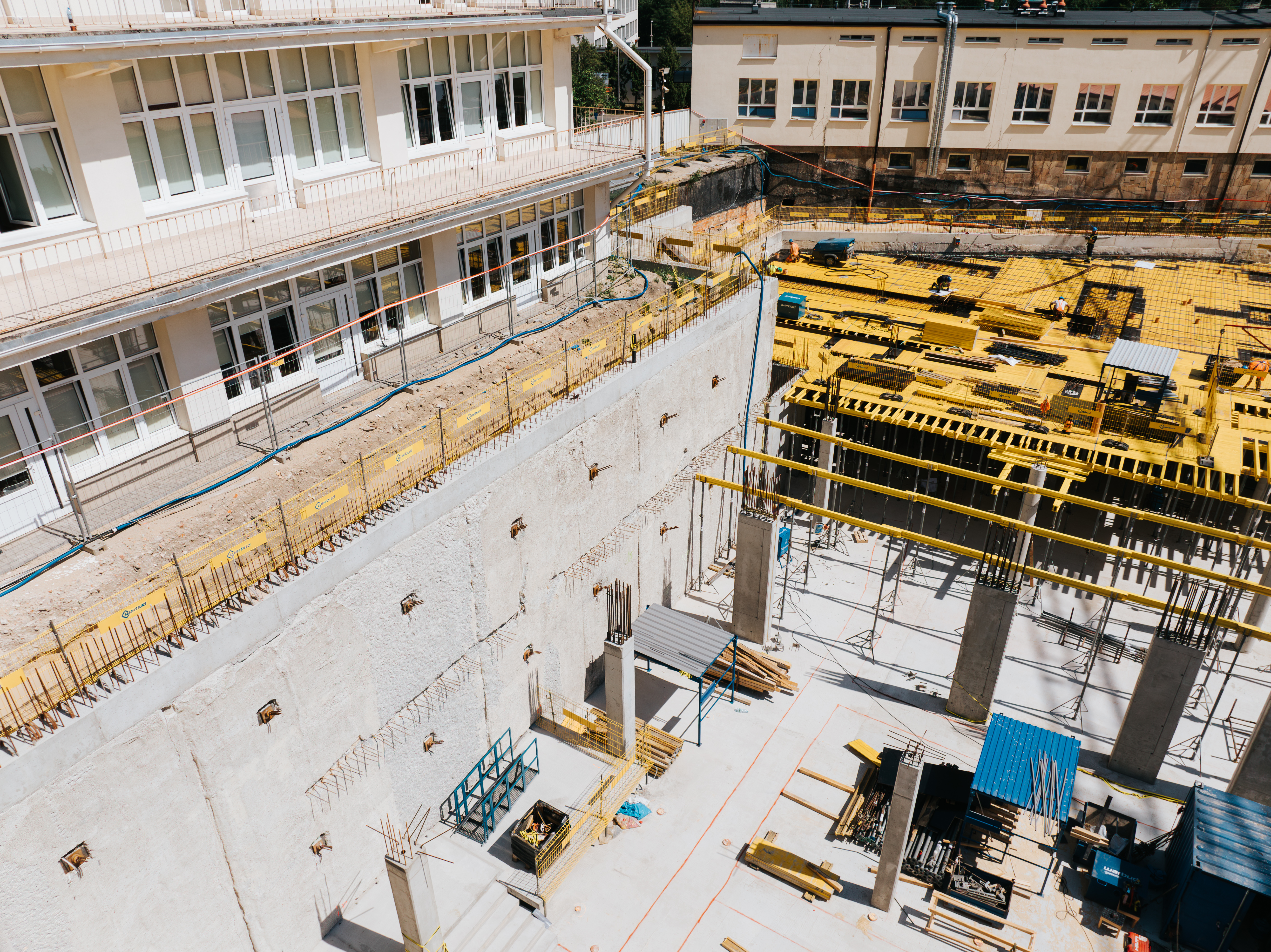

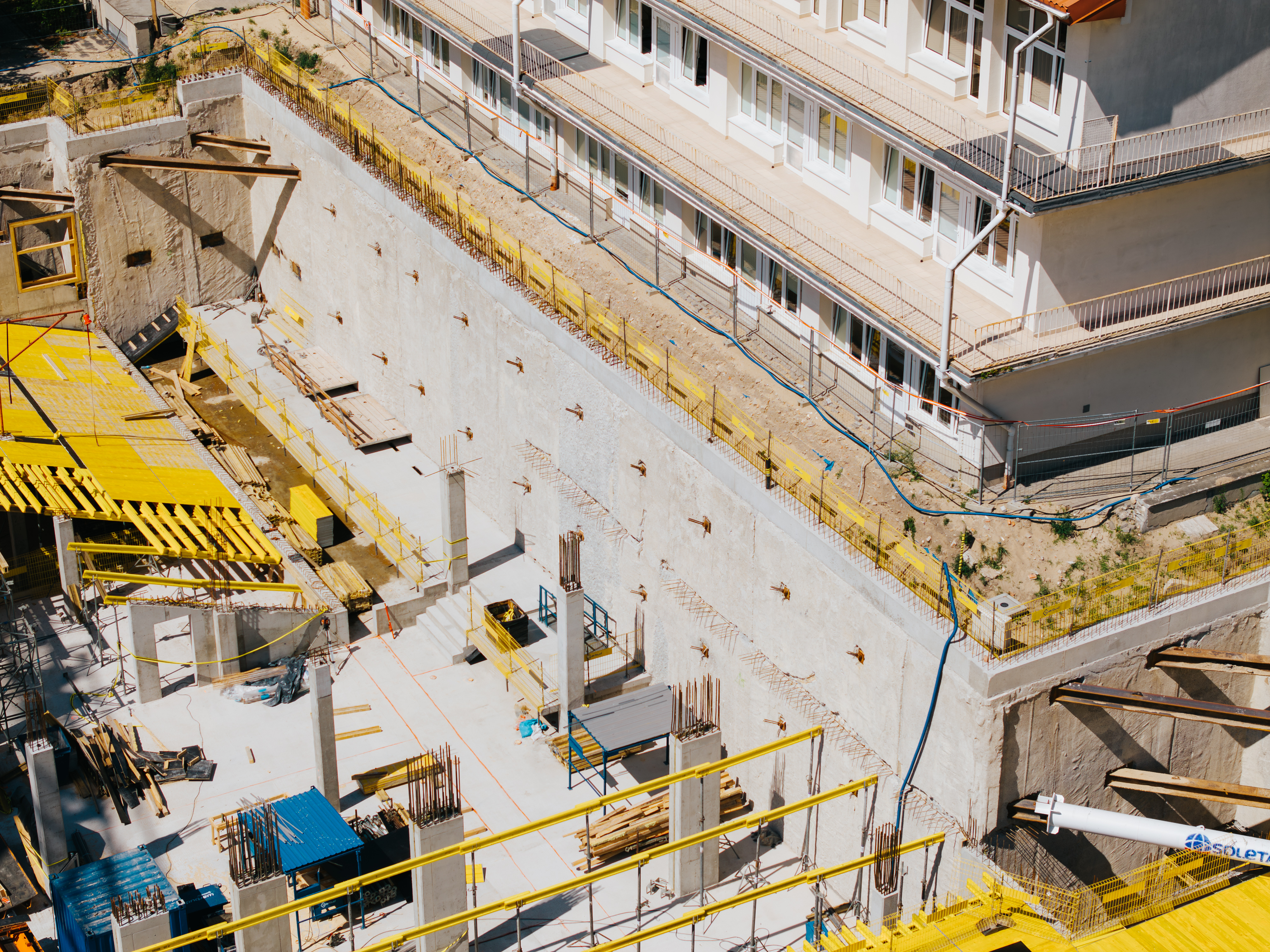

Wykonanie ścian szczelinowych: Zastosowaliśmy ściany szczelinowe o łącznym obwodzie około 280 metrów bieżących, o grubości 50 centymetrów i głębokości sięgającej do 13 metrów, aby zapewnić stabilność i trwałość konstrukcji.
Zainstalowanie kotew gruntowych: Dla tymczasowego zabezpieczenia wykopu zainstalowaliśmy w dwóch poziomach kotwy gruntowe o długości od 15 do 18 metrów, które poprowadziliśmy pod istniejącymi budynkami. Kotwy zapewniły dodatkowe wsparcie i stabilność.

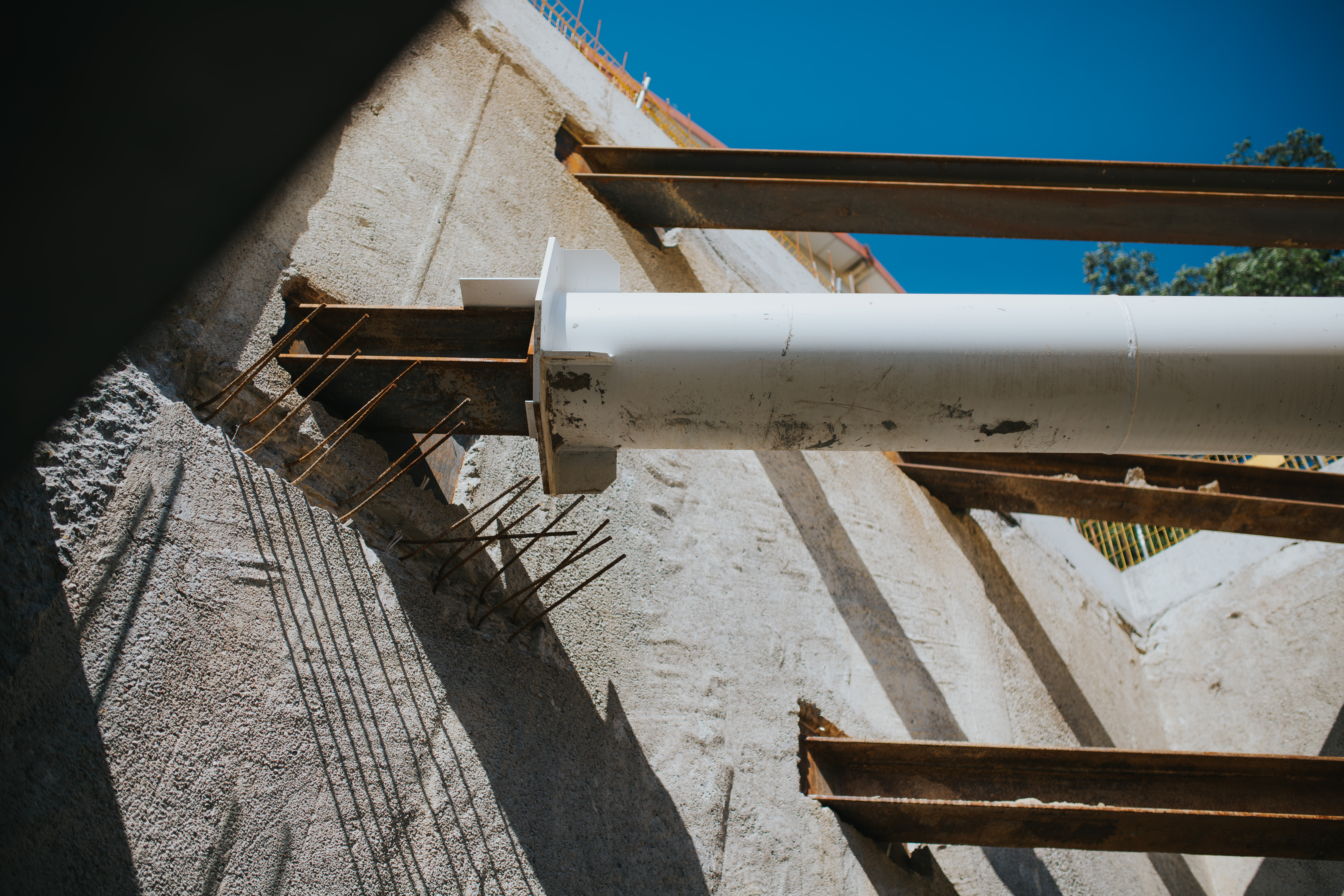

Montaż stalowych rozpór: Zamontowaliśmy 17 stalowych rozpór, które pomogły utrzymać integralność wykopu podczas prac budowlanych.
Przed Kadrą Budowy Soletanche Polska prace związane z kosmetyką ścian szczelinowych, odkuciem wyktowień oraz demontażem stalowych rozpór.
– Zadbaliśmy o precyzyjne wyrównanie i dopracowanie wszystkich elementów fundamentów, aby zapewnić ich gotowość do odbioru. Dzięki naszym staraniom, nowe Centrum Naukowo-Dydaktyczne i Ćwiczeń Kadawerowych w Otwocku będzie mogło funkcjonować na solidnym i bezpiecznym fundamencie, spełniającym najwyższe standardy budowlane. – mówi Dawid Skowroński, Kierownik Projektu w Soletanche Polska.

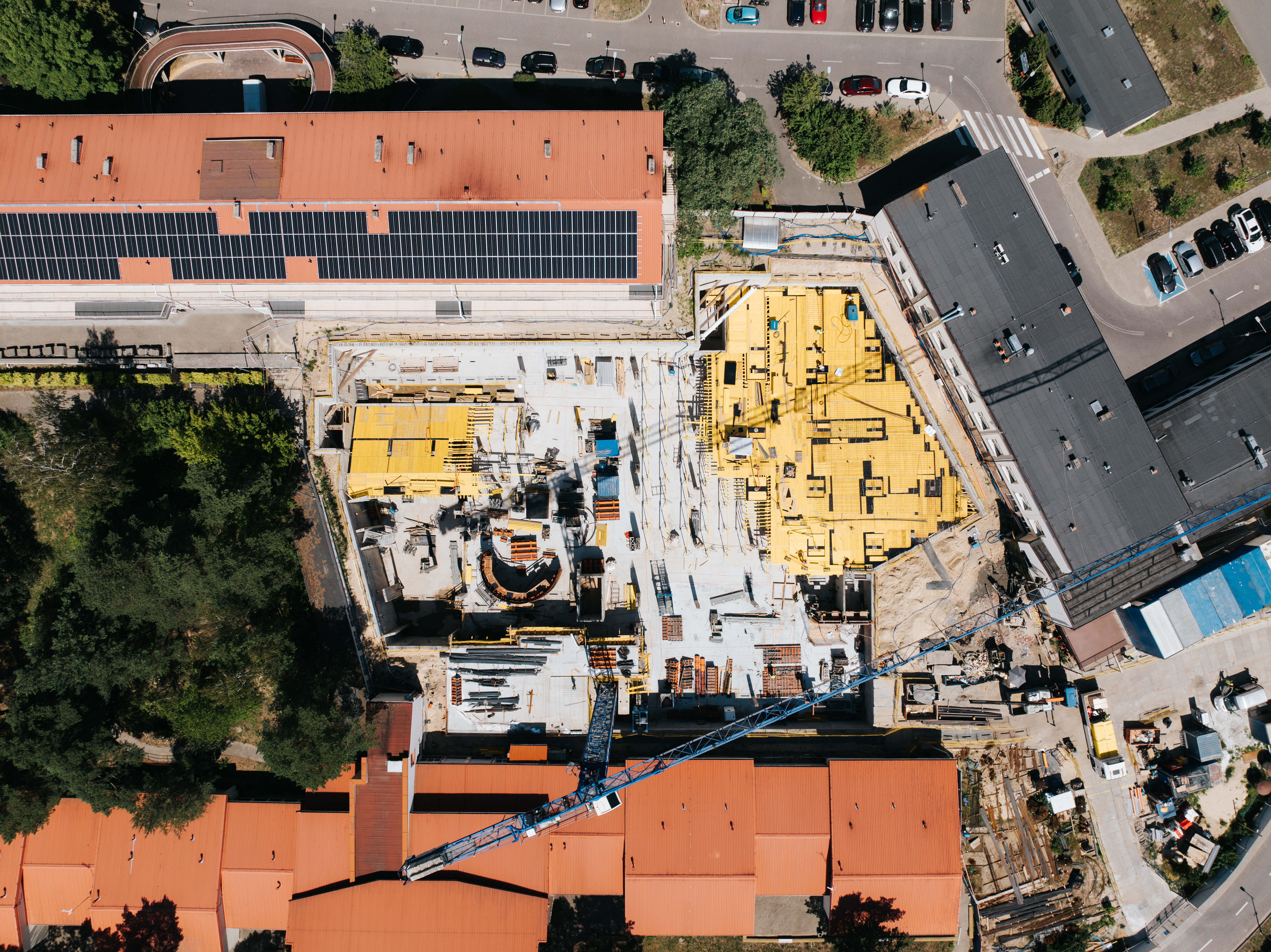

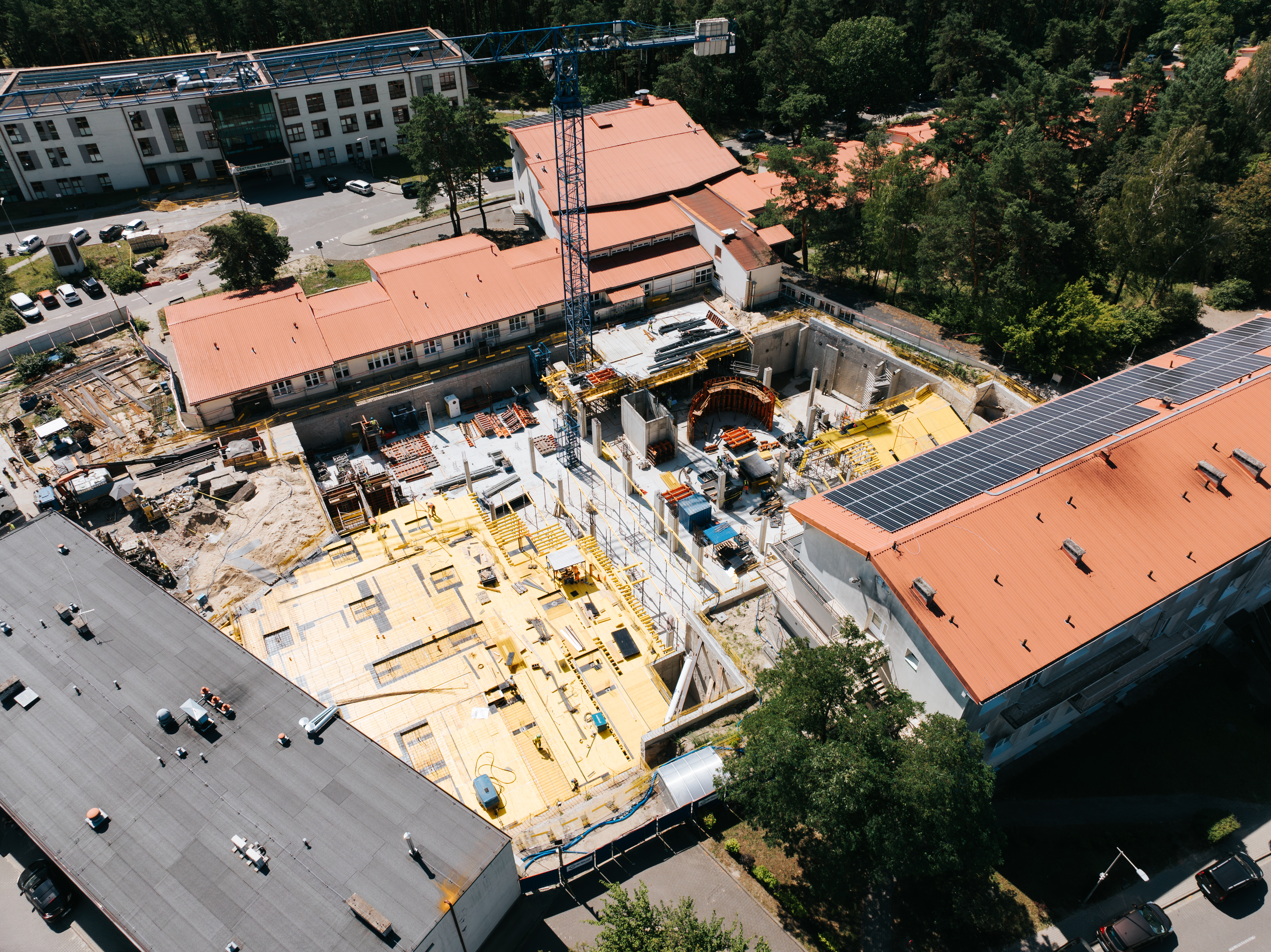

Teren nie sprzyjał realizacji fundamentów. Działka jest bardzo ciasna i ograniczona z każdej strony przez sąsiadujące budynki, które są dodatkowo połączone łącznikami nadziemnymi i podziemnymi. Co więcej, nowy obiekt powstaje na obszarze dawnej wydmy, co oznacza obecność dużej ilości piasku rzecznego oraz znaczne zróżnicowanie terenu. Różnica wysokości terenu między równoległymi ścianami szczelinowymi wynosiła 4 metry. Dodatkowo, budowa musi uwzględniać duże obciążenie sąsiedniego budynku E.
– W kontekście tych trudnych warunków terenowych, kluczowym aspektem było zapewnienie stabilności i bezpieczeństwa zarówno dla nowego obiektu, jak i istniejącej zabudowy. Realizacja trzypoziomowej platformy roboczej umożliwiła skuteczne zarządzanie różnicami wysokości terenu, co było niezbędne dla prawidłowego wykonania ściany szczelinowej. Wprowadzenie systemu rozpór i kotew gruntowych na dwóch poziomach przyczyniło się do efektywnego przeniesienia obciążeń i zabezpieczenia sąsiedniego budynku E, minimalizując ryzyko osiadania i uszkodzeń strukturalnych. Tego rodzaju złożone prace geotechniczne wymagają zaawansowanej wiedzy inżynierskiej i precyzyjnego wykonania, aby sprostać wyzwaniom stawianym przez skomplikowane warunki gruntowe i ograniczenia przestrzenne. – wyjaśnił Dawid Skowroński, Kierownik Projektu w Soletanche Polska.
– Z perspektywy biura projektowego, ten projekt był niezwykle wymagający i czasochłonny. Otoczenie składało się z różnych budynków, każdy z innym poziomem i metodą posadowienia. Konieczne było precyzyjne dostosowanie projektu nowego budynku do istniejącej infrastruktury komunikacyjnej oraz struktury szpitalnej. Aby zagwarantować stabilność ściany szczelinowej, zastosowaliśmy kilka różnych metod zabezpieczeń, w tym kotwy gruntowe umieszczone na dwóch poziomach ściany. Kotwy te zostały zaprojektowane tak, aby równomiernie rozkładać obciążenia i zwiększać stabilność całej konstrukcji. Co istotne, ich zastosowanie nie skutkowało zmniejszeniem przestrzeni wewnątrz wykopu, i tak już znacząco ograniczonego, co pozwoliło na płynne kontynuowanie kolejnych etapów budowy. – dodaje Michał Zorzycki, Kierownik Działu Projektowego w Soletanche Polska.
Centrum Naukowo-Dydaktycznego i Ćwiczeń Kadawerowych w Otwocku składać się będzie z: audytorium, sal ćwiczeń kadawerowych, odwzorowujących sale operacyjne z dwunastoma otwartymi stanowiskami w pełni wyposażonymi, odpowiadającymi dwunastu salom operacyjnym oraz sprzętem wizyjnym. W obiekcie znajdziemy również sale: dydaktyczne, demonstracyjne, przechowywania i przygotowania kadawerów oraz pomieszczenia do sterylizacji narzędzi. Budynek przewidziany jest na 400 osób. Jego bryła zostanie wkomponowana w przestrzeń wewnętrznego patio, zaś na zielonym dachu znajdzie się ogród. Jedynym widocznym fragmentem bryły budynku będzie elewacja południowa odsłonięta ze względu na spadek terenu.
– To będzie pierwsze tak nowoczesne centrum szkoleniowe dla lekarzy chirurgów w Polsce. Najbliższe, podobnej wielkości centrum szkoleniowe znajduje się w Amsterdamie. Dzięki tej inwestycji dołączymy do ścisłej elity w Europie i na świecie w kształceniu podyplomowym lekarzy. – podkreślają władze Samodzielnego Publicznego Szpitala Klinicznego im. prof. Adama Grucy CMKP w Otwocku.
Centrum Naukowo-Dydaktycznego i Ćwiczeń Kadawerowych w Otwocku to kolejny projekt wspierający polską służbę zdrowia, który Soletanche Polska z przyjemnością realizuje na zlecenie WARBUD SA - Generalnego Wykonawcy. Wcześniej firmy współpracowały przy budowie Warszawskiego Uniwersytetu Medycznego.
Fundamentowanie w liczbach
• głębokość ścian szczelinowych: 13 m
• grubość ścian szczelinowych: 50 cm
• sumaryczna ilość 2280 m² ścian szczelinowych
• sumaryczna ilość 1302 m³ betonu ścian szczelinowych
• obwód budowy: 280 mb
• ilość kotew gruntowych (długość): 36 szt. (od 15 do 18 metrów) - na części obiektu (aula) zastosowano 2 poziomy kotwienia
• ilość rozpór stalowych: 17
Skala inwestycji:
• powierzchnia całkowita budynku: 5 165 m²
• powierzchnia zabudowy budynku: 2 390,8 m²
• kubatura: 27 290 m³
• kubatura całkowita podziemna: 22 799,7 m³
• liczba kondygnacji nadziemnych: 1
• ilość kondygnacji podziemnych: 2
